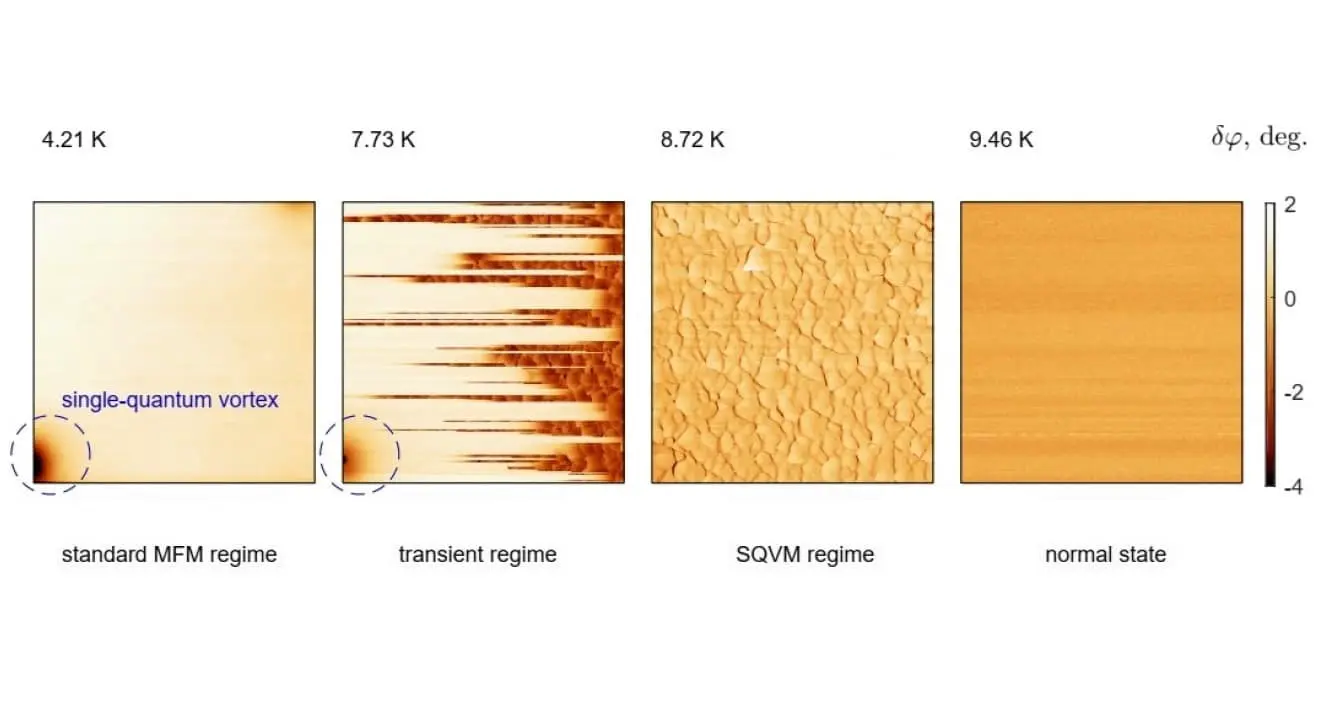

В отличие от традиционной магнитной силовой микроскопии (МСМ), где вихри остаются неподвижными на дефектах, создавая лишь размытое изображение, инновационная методика СКВМ от Центра перспективных методов мезофизики и нанотехнологий МФТИ кардинально меняет подход. Её уникальность — в управляемом движении квантовых вихревых нитей внутри сверхпроводника. При нагреве материала близко к температуре перехода удерживающие силы ослабевают, позволяя магнитному зонду буквально отрывать вихрь от дефекта и перемещать его по всей зоне сканирования. В процессе движения вихрь преодолевает микроскопические неоднородности материала. Когда его металлическое ядро цепляется за препятствие и резко освобождается, высокочувствительный кантилевер мгновенно фиксирует изменения колебаний. Анализируя эти данные, учёные с беспрецедентной точностью строят карту пиннинговых центров — скрытых "якорей", влияющих на свойства материала. Для подтверждения достоверности метода исследователи провели серию контрольных экспериментов, варьируя направление сканирования и толщину образцов. Работа, открывающая новые горизонты в изучении сверхпроводимости, выполнена при поддержке Российского научного фонда.
Учёные исследовали ниобиевые плёнки толщиной 50-240 нанометров, созданные методом RF-магнетронного распыления. В этом процессе ионы аргона в высокочастотном разряде при низком давлении (~10⁻³ мбар) бомбардируют ниобиевую мишень. Выбитые ионы ниобия осаждаются на кремниевую подложку, сталкиваются и формируют островки. Постепенно разрастаясь, эти островки сливаются в сплошное покрытие.
Как формируются дефекты и взаимодействует вихрь
В местах соединения островков кристаллические решётки не идеально совпадают, образуя переходные области с нарушенной атомной структурой. При сканировании поверхности вихрь особенно активно взаимодействует именно с этими границами бывших островков. Динамика его застревания и последующих срывов точно повторяет их контуры, создавая уникальный "чешуйчатый" узор.
Убедительные доказательства фиксированных дефектов
Замечательно, что этот характерный узор оставался стабильным при изменении направления движения зонда! Небольшие расхождения, напоминающие гистерезис, лишь подтвердили, что мы наблюдаем результат динамического взаимодействия вихря с неизменной сетью дефектов, а не артефакты оборудования.
Превосходное разрешение новой методики
Сравнение плёнок разной толщины (50-240 нм) дало ещё более впечатляющие результаты. Масштаб выявленной дефектной сети закономерно увеличивался с ростом толщины, что прекрасно согласовалось с известной зависимостью размера кристаллических зёрен от толщины слоя. Это прямое доказательство того, что метод детектирует именно границы зёрен — ключевые дефекты в поликристаллических материалах!
«Ключевое преимущество сканирующей квантово-вихревой микроскопии — её разрешение ограничено лишь размером ядра вихря, достигая впечатляющих 30–40 нанометров, — подчеркнул директор Центра перспективных методов мезофизики и нанотехнологий МФТИ, д. ф.-м. н. Василий Столяров. — Это на порядок превосходит возможности классической магнитной силовой микроскопии! Такое высокое разрешение открывает возможность уверенно изучать тонкие элементы внутренней структуры, такие как межзёренные границы и сопутствующие дефекты, которые часто недоступны для традиционных поверхностных методов».
Разгадка взаимодействия вихря с дефектами
Ключевой вопрос о том, как вихрь взаимодействует с дефектами и почему его можно переместить, получил убедительное объяснение! Для этого ученые разработали теоретическую модель, описывающую соревнование двух сил: притяжения вихря к магнитному зонду и его удержания (пиннинга) на линейном дефекте. Расчеты выявили удивительную температурную зависимость: при низких температурах пиннинг сильнее, и вихрь надежно закреплен, как в классической сканирующей микроскопии. Однако при нагреве образца ближе к критической температуре баланс сил кардинально меняется – теперь магнитный зонд способен легко оторвать вихрь и использовать его как сверхчувствительный щуп! Блестящее совпадение предсказанного моделью температурного порога с экспериментальными данными для пленок различной толщины окончательно подтверждает физическую природу явления и абсолютную надежность метода.
Прорыв в диагностике сверхпроводников
Таким образом, сканирующая квантово-вихревая микроскопия успешно прошла все этапы валидации. Эта инновационная техника не просто открывает скрытую структуру материалов с рекордной детализацией, но и делает это с выдающейся воспроизводимостью и предсказуемостью. Она открывает захватывающие перспективы для неразрушающего экспресс-анализа сверхпроводящих пленок и наноустройств, позволяя выявлять скрытые дефекты, недоступные другим методам диагностики. Это настоящий прорывной шаг на пути к созданию более надежных кубитов, детекторов и элементов будущей сверхпроводящей электроники!
В этом важном исследовании приняли участие ученые из Центра перспективных методов мезофизики и нанотехнологий МФТИ, а также их коллеги из ведущих научных учреждений России и Франции.
Источник: naked-science.ru
