Работа с рентгеновскими лучами всегда отличалась сложностью: даже простые задачи, вроде изменения направления или фокусировки пучка, требуют использования замысловатых оптических систем. В отличие от света видимого диапазона, рентгеновское излучение почти не поддается преломлению и легко проходит сквозь большинство материалов, либо же интенсивно поглощается и рассеивается, что серьезно усложняет задачу управления такими лучами.
Барьеры традиционной рентгеновской оптики
Для манипуляций с рентгеновскими лучами ученым обычно приходится применять многослойные структуры и сложные линзы с воздушными прослойками. Такие решения требуют сложной настройки и точной сборки, ведь ошибки в конструкции приводят к потере качества фокусировки. Любое изменение характеристик луча в большинстве случаев приходится реализовывать механически — перемещая либо само зеркало, либо экспериментальный образец, что отнимает немало времени и сил.
Прорыв: зеркало из ниобата лития

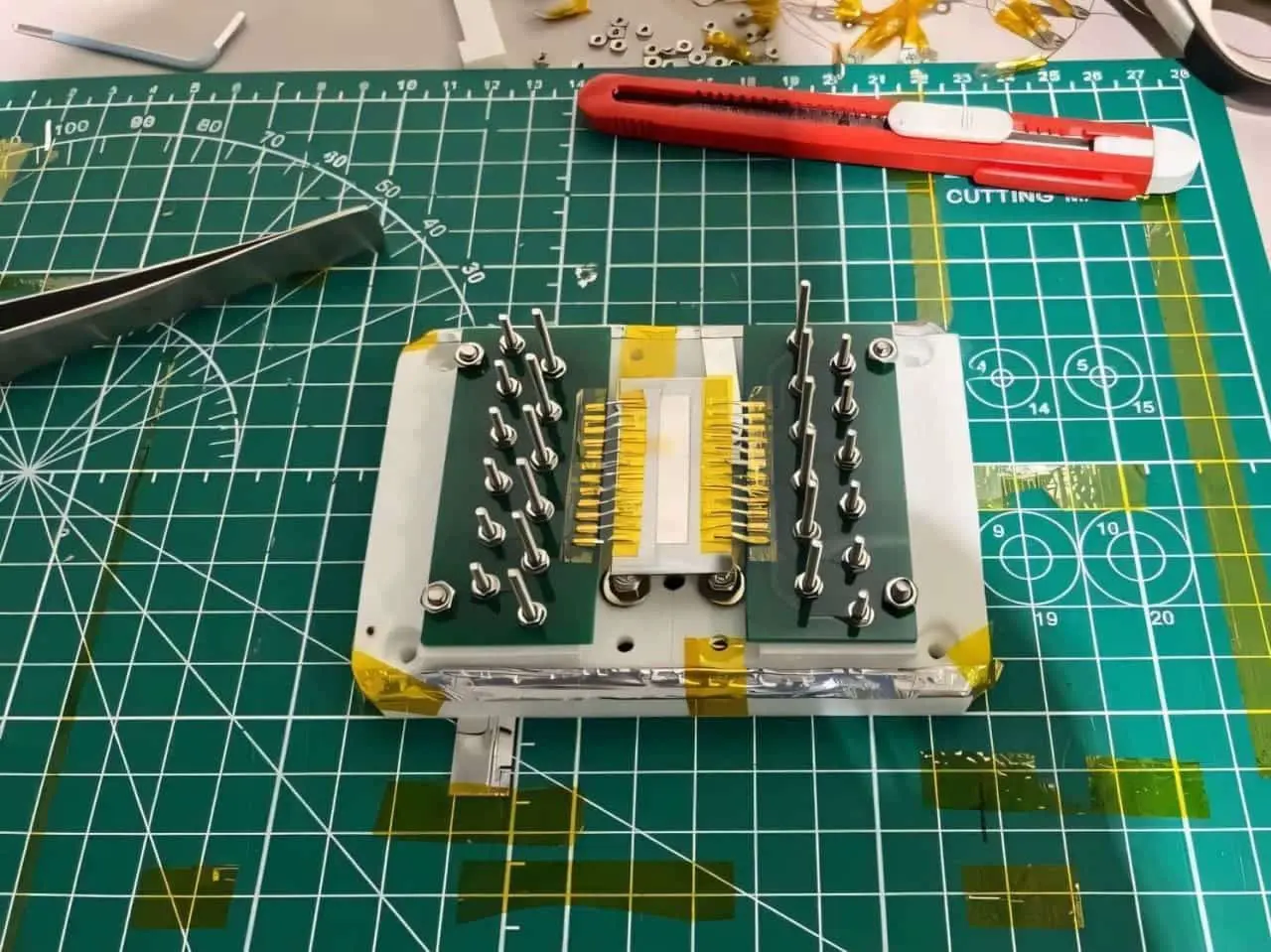

Группа физиков под руководством Такао Иноуэ совершила настоящий прорыв в этой области, создав рентгеновское зеркало переменной формы из монокристаллического ниобата лития (LiNbO3). Это уникальный пьезоэлектрический материал, способный деформироваться при подаче напряжения. Такое свойство позволяет создавать зеркало, форма которого может изменяться оперативно без необходимости механически воздействовать на конструкцию или использовать сложные многослойные системы.
Разработанное зеркало может изменять размер рентгеновского пучка в диапазоне от 200 нанометров до 683 микрометров — то есть менять его диаметр в 3400 раз и больше! Эта возможность дает свободу сначала быстро просматривать образец в целом, а затем точно фокусироваться на интересующих деталях, что существенно сокращает время исследований и повышает их точность.
Преимущества биморфной конструкции
До настоящего момента попытки создания "гибких" зеркал требовали минимум двух разных материалов, которые объединялись в единую структуру. Каждый слой должен был управляться отдельно, что не только усложняло конструкцию, но и снижало точность работы зеркала. Инновация команды Такао Иноуэ в том, что зеркало изготовлено из одного кристалла, однако внутри материала формируются два слоя, реагирующих на напряжение по-разному.
Такой эффект достигается благодаря уникальному свойству ниобата лития: если материал подвергнуть длительному воздействию высокой температуры, поляризационная структура изменяется только на некоторую часть его толщины. В результате под действием электрического поля верхний и нижний слои зеркала деформируются с разной интенсивностью, как если бы это были два отдельных материала, соединённых в одну пластину. Этот подход позволяет избавиться от необходимости склеивать разные элементы и добиться идеальной согласованности работы всей конструкции.
Новые горизонты для науки и индустрии
По словам Такао Иноуэ, созданное зеркало толщиной 0,5 миллиметра может революционизировать эксперименты с использованием рентгеновских источников, особенно на синхротронах. Его уникальные характеристики — гибкость, компактность и возможность точной настройки — открывают широкие перспективы не только в научных исследованиях, но и для применений в промышленности, например, при работе с мощными лазерами.
Гибкое управление размером рентгеновского пучка избавляет ученых от необходимости часто менять оборудование или образец, что ранее было обязательным при переходе от обзора к детальному анализу. Теперь переключение между режимами происходит плавно и совершенно безопасно для прецизионной структуры материала.
Позитивный взгляд в будущее
Введение инновационного зеркала из одного кристаллического вещества открывает совершенно новые возможности в рентгеновской оптике. Возможность быстро и точно изменять характеристики пучка, удобство управления посредством простого электрического сигнала — все это делает работу исследователя эффективнее и продуктивнее. Ожидается, что подобные технологии найдут широкое применение не только в фундаментальной науке, но и во множестве высокотехнологичных отраслей, придадут импульс развитию диагностических методов и инструментов следующих поколений.
Источник: naked-science.ru
